卫生级不锈钢管的生产工艺以及选购标准无锡不锈钢

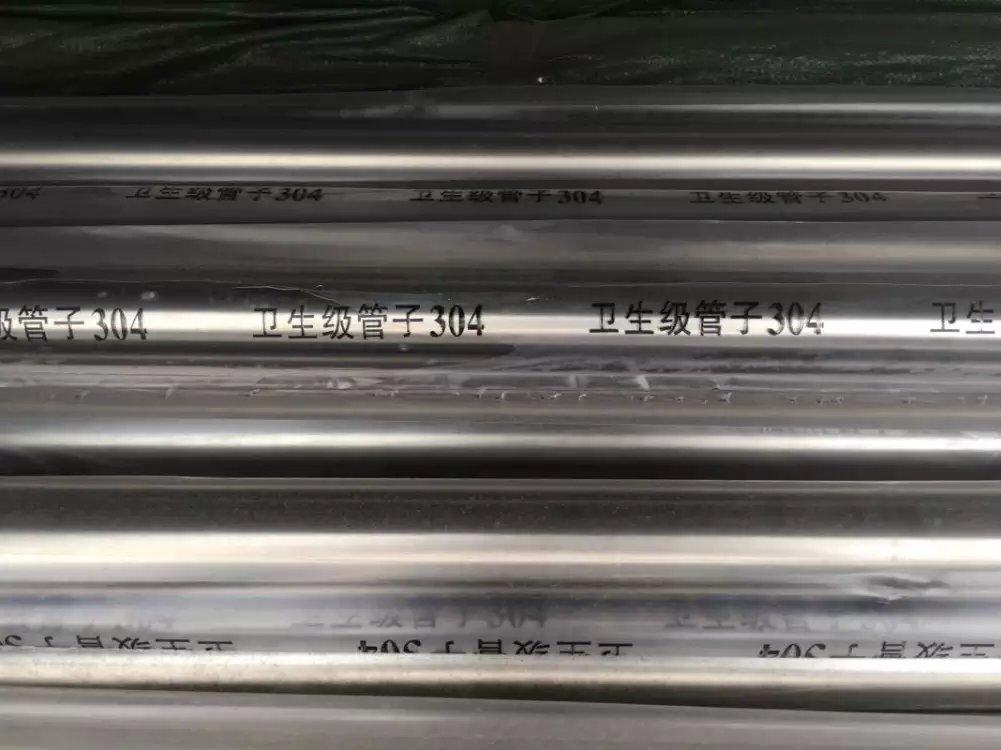

一、无锡不锈钢,卫生级无缝不锈钢管生产工艺 炼钢–轧制圆钢–穿孔–冷拔–冷轧–光亮退火–内表面抛光–外表面抛光–检测验收–包装入库。 本厂生产卫生级无缝不锈钢管是从冷拔开始。 在说明几个关键设备: 1、冷拔管机:圆钢穿孔后称荒管,一般荒管为Ф65*5mm或Ф100*7mm。一般工业用的卫生级不锈钢管从Ф14*1mm至Ф200*3mm,这样需要扩管与拉小管,要有冷拔管机来进行。有时需要几次扩管或拉小管,而又退火(热处理)与酸洗循环进行。 冷拔管机种类、规格,芯棒种类、规格很多不作描述。 冷拔的主要优点是:生产效率较高;生产中变更产品规格比较方便,灵活性大;工具的设备和制作以及设备的结构维护比较简单。 冷拔的主要缺点是:道次变形量小,因此加工道次多,生产周期长;金属消耗大。管内外表面光洁度差(谈不上洁度)。 2、多辊式冷轧管机:是国内制造卫生级无缝不锈钢管关键设备。以冷拔后钢管为坯料,冷轧后管内外径与壁厚尺寸正负小于0.02-0.05mm,管内外表面光洁度Ra≤0.8μm,并可制作到壁厚0.5mm。再经抛光处理管内外表面光洁度可达Ra≤0.2-0.4μm(如镜面)。 多辊式冷轧管机种类、规格,芯棒种类、规格很多不作描述。 冷轧后管最大的缺点是硬态,也即屈强系数较大,不宜扩口、弯曲,严格地说还是不符合国家标准,因此要进行热固熔处理(退火)。 一般情况不锈钢管经普通热固熔处理炉(奶火炉)处理后,管内外表面出现氧化皮需要酸洗,这样又破坏了原来冷轧后管的内外表面光洁度,出现微小凹凸不平,达不到卫生级管表面光洁度标准。因此要选择气体保护光亮退火炉。

3、气体保护光亮退火炉:有两部分组成,光亮退火炉炉体与氨分解成套装置。 光亮退火炉炉体:主要结构由圆形截面马弗罐,采用两侧和底部部布置高温发热丝的加热方法,氨分解气作为保护气体和循环冷却气。结构紧凑,操作安全,控制可靠和维修方便,炉温均匀(温度可达1150℃),通源损耗低,能充分利用保护气,冷却速度快,保证了防止碳化铬的重新沉淀析出,使所有碳化铬完全固溶入奥氏体基体内,改变了原有冷轧后管的硬态与金相组织,真正达到固溶处理的目的。 氨分解成套装置:利用纯净液氯分解成70%氢气与30%氨气,填充入炉体内驱跑空气(氧气),尽可能空气越小。 经气体保护光亮退火炉处理后不锈钢管已是软态,内外表面少有氧化皮,不需要酸洗处理,并保持冷轧后的管内外表面光洁度。
二、卫生级无缝不锈钢管的选购 不锈钢是少含有50%的铁和10.5%的铬,并还加入如镍、钛、钼等,根据含有休学成分的不同,金属内部的金相组织也不同,这就有马氏体型、铁素体型、奥氏体型、双相、沉淀硬化型不锈钢等。卫生级无缝不锈钢管也有不同的材质。 一般工业常用用管奥氏体型不锈钢材质较多;0Cr19Ni9(USU304)、00Cr19Ni11(USU 304L)、0Cr17Ni12Mo2(USU 316)、00Cr17Ni14Mo2(USU 316L)、1Cr18Ni9Ti(SUS 321)等。要符合GB/T14976-94《流体输送用不锈钢无缝钢管》的标准,还有对钢管内外表面光洁度的要求。 选购卫生级无缝不锈钢管与流体介质的种类、浓度、温度、压力、流动速度、以及其他因素有关。

卫生级不锈钢管的生产工艺以及选购标准无锡不锈钢

相关新闻
