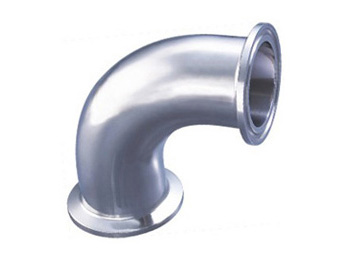

卡箍式卫生级弯头管件(90)

卡箍式卫生级弯头管件(90)

卡箍式弯头(90°)
卡箍式卫生级弯头管件(90) Size L1 B R
1″ 50.8 50.5 38.1
11/2″ 69.9 50.5 57.2
2″ 88.9 64.0 76.2
21/2″ 108.0 77.5 95.3
3″ 127.0 91.0 114.3
4″ 168.3 119.0 152.4
卡箍式弯头(90°)
卡箍式卫生级弯头管件(90) Size L1 B R
1″ 65.0 50.5 38.1
11/2″ 85.0 50.5 57.2
2″ 110.0 64 76.2
21/2″ 135.0 77.5 95.3
3″ 155.0 91 114.3
4″ 195.0 119 152.4
卡箍式弯头(90°)
卡箍式卫生级弯头管件(90) Size L1 B R
φ25 55.0 50.0 33.5
φ32 59.5 50.5 38.0
φ38 70.0 50.5 48.5
φ51 82.0 64.0 60.5
φ63 105.0 77.5 83.5
φ76 110.0 91.0 83.5
φ89 125.0 106. 103.5
φ102 148.5 119.0 127.0



产品名称:卡箍式卫生级弯头管件(90)

属      性:卫生级管件系列

卫生级管件详细内容:

通径规格:DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN108,DN125,DN150,DN200,DN250,DN300   (DN15-DN300)

管子外径:Ф19,Ф25,Ф38,Ф51,Ф63,Ф76,Ф89,Ф108,Ф114,Ф133,Ф159,Ф203,Ф219,Ф254,Ф273,Ф325  (Ф19-Ф325)

卡盘直径:34,40,50.5,64,77.5,91,106,119,130,145,183,217.7,233…….

管件材料不锈钢:201.304、316

连接方式:螺纹,焊接,快装

材料:不锈钢304,316

表面处理:外抛镜面光

适用压力:10公斤以内

适用温度:-20~232℃

质量与用途:产品外用高档抛光设备处理,达到表面精密度要求;快装管件、螺纹管件采购进口焊机设备点焊。此产品适用于食品饮料、啤酒、矿泉水、乳制品、医药、化工、生物工程、水处理、蒸汽、饮水等行业加工以及流体管道连接使用。
